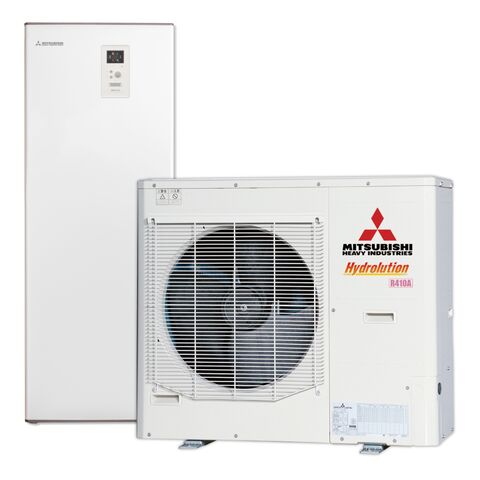

Instrukcja obsługi pomp ciepła Hydrolution All-In-One
Instrukcja obsługi, [1.6 MB]
Zaloguj się, aby pobrać plik
0 Możliwość wyboru rodzaju zasilania ze względu na szczytową moc źródła.
1 Temperatura otoczenia: 7°C DB (6°C WB), temperatura wody: 30°C (wlot) / 35°C (wylot).
2 Temperatura otoczenia: 7°C DB (6°C WB), temperatura wody: 40°C (wlot) / 45°C (wylot).
3 Temperatura otoczenia: 35°C DB, temperatura wody: 12°C (wlot) / 7°C (wylot).
4 Temperatura otoczenia: 35°C DB, temperatura wody: 23°C (wlot) / 18°C (wylot).
5 W instalacjach średniotemperaturowych, dla temperatury wody 55°C, w klimacie umiarkowanym.
6 W instalacjach średniotemperaturowych, dla temperatury wody 55°C z podłączonym czujnikiem temperatury pomieszczenia, w klimacie umiarkowanym.
7 W instalacjach niskotemperaturowych, dla temperatury wody 35°C, w klimacie umiarkowanym.
8 W instalacjach niskotemperaturowych, dla temperatury wody 35°C z podłączonym czujnikiem temperatury pomieszczenia, w klimacie umiarkowanym.
9 Efektywność energetyczna podgrzewania wody w warunkach strefy średniej (+7°C), wg normy EN 14825.
10 EN ISO 3744, zmierzono w laboratorium LNE z odległości 1 m.
| A | Podłączenie zaworu serwisowego (po stronie gazowej) | ⌀ 15,88 (5/8") Skręcane |
| B | Podłączenie zaworu serwisowego (strona cieczowa) | ⌀ 9,52 (3/8") Skręcane |
| C | Otwór do wyciągnięcia rury/kabla | |
| D | Otwór spustowy | ⌀ 20 x 3 |
| E | Otwór na śrubę kotwową | M10 x 4 |
| F | Otwór do wyciągnięcia kabla | ⌀ 30 (przód), ⌀ 45 (bok), ⌀ 50 (tył) |
| XL1 | Przyłącze zasilania czynnikiem grzewczym | ⌀ 22 mm |
| XL2 | Przyłącze powrotu czynnika grzewczego | ⌀ 22 mm |
| XL3 | Przyłącze zimnej wody | ⌀ 22 mm |
| XL4 | Przyłącze ciepłej wody | ⌀ 22 mm |
| XL5 | Przyłącze cyrkulacji | ⌀ 15 mm |
| PF3 | Tabliczka z numerem seryjnym |
| XL10 | Przyłącze chłodzenia | ⌀ 22 mm |
| XL11 | Przyłącze grupy bezpieczeństwa, manometr | ⌀ 22 mm |
| XL13 | Przyłącze płynnego czynnika chłodzącego | ⅜” |
| XL14 | Przyłącze gazowego czynnika chłodzącego | ⅝” |
| XL18 | Przyłącze powrotu z dodatkowego źródła ciepła | ⌀ 22 mm |
| XL19 | Przyłącze zasilania dodatkowego źródła ciepła | ⌀ 22 mm |
