Sprężarka tłokowa ML40TB

Producent:
Cubigel Compressors
Typoszereg: L
Kod produktu: ML40TB
  • Wydajność chłodnicza [W]:
    309
  • Pojemność cylindra [cm³]:
    4,05
  • Czynnik chłodniczy:
    R404A
  • Zastosowanie:
    HMBP
  • Zasilanie:
    230V/1~/50Hz
Zapytaj

Dane

Dane techniczne

Nominalna wydajność chłodnicza (CECOMAF)
[W]
470
Nominalna wydajność chłodnicza (ASHRAE)
[kcal/h]
510
Wydajność wolumetryczna
[m³/h]
0,729
Pojemność cylindra
[cm³]
4,05
Średnica cylindra
[mm]
20,9
Skok cylindra
[mm]
11,8
Ilość oleju
[l]
0,30
Typ oleju
ISO VG 32 ESTER
Masa netto
[kg]
9,47

Dane elektryczne i zakresy

Zasilanie
220-240V 50Hz ~1
Maksymalny prąd ciągły
[A]
3,2
Prąd przy zablokowanym wirniku
[A]
9,7
Rezystancja uzwojenia silnika
[Ω]
12,00
Rezystancja uzwojenia pomocniczego
[Ω]
30,00
Typ silnika elektrycznego
CSIR
Typ momentu rozruchowego
HST
Maksymalna temperatura otoczenia
[°C]
43

Wymiary

Średnica rury ssawnej / serwisowej (1)
[mm]
6,5
Średnica rury tłocznej (3)
[mm]
4,9
Średnica rury serwisowej / ssawnej (2)
[mm]
6,5

Inne

Dopuszczone czynniki chłodnicze
R404A
Element rozprężny
Rurka kapilarna, Zawór rozprężny
Chłodzenie sprężarki
Wentylatorowe
Zastosowanie
HMBP

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-25
-20
-15
-10
-5
0
5
10
40
161
215
278
350
431
521
622
731
45
142
189
244
309
382
466
560
663
50
123
162
211
268
334
411
497
595
55
177
227
286
356
435
526
60
186
238
300
373
458

Pobór mocy [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-25
-20
-15
-10
-5
0
5
10
40
187
204
222
239
257
275
293
312
45
190
209
229
249
269
290
310
331
50
193
215
237
259
281
304
327
350
55
244
269
294
319
344
369
60
279
306
333
360
388

Zakres zastosowania

Legenda

  • Bieżące warunki pracy

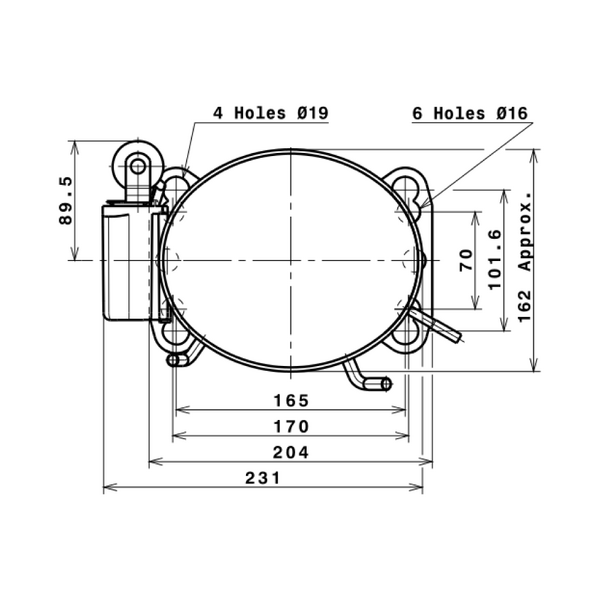

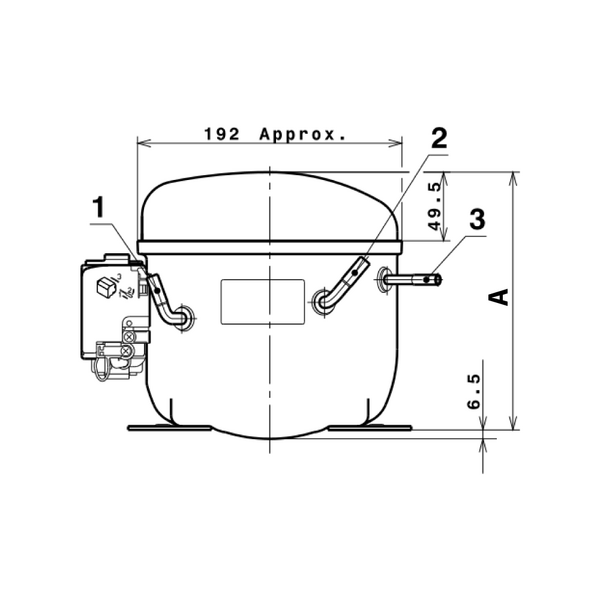

Wymiary

Wymiar A
[mm]
185,6
