Sprężarka chłodnicza ZP122KCE-TFD

Producent:
Copeland
Typoszereg: ZP
Kod produktu: ZP122KCE-TFD
  • Wydajność chłodnicza [kW]:
    16,19
  • Wydajność wolumetryczna [m³/h]:
    19,5
  • Czynnik chłodniczy:
    R410A
  • Regulacja wydajności:
    Brak
  • Zasilanie:
    400V/3~/50Hz
Zapytaj

Dane

Dane techniczne

Wydajność wolumetryczna
[m³/h]
19,5
Ilość oleju
[l]
2,51
Typ oleju
POE RL32-3MAF
Objętość przestrzeni wolnej
[dm³]
7,2
Masa netto
[kg]
48,8

Dane elektryczne i zakresy

Zasilanie
400V/3~/50Hz
Maksymalny prąd ciągły
[A]
21,6
Prąd przy zablokowanym wirniku
[A]
139,0
Rezystancja uzwojenia silnika
[Ω]
1,17
Maksymalne ciśnienie robocze ssania
[bar]
29,5
Maksymalne ciśnienie robocze tłoczenia
[bar]
45,0
Maksymalna temperatura ssania
[°C]
50,0
Minimalna temperatura ssania
[°C]
-35,0

Wymiary

Średnica rury ssawnej
[cal]
1 1/8
Średnica rury tłocznej
[cal]
7/8
Długość
[mm]
297
Wysokość
[mm]
559
Szerokość
[mm]
262

Inne

Dopuszczone czynniki chłodnicze
R410A
Dopuszczone typy olejów
POE RL32-3MAF
Regulacja wydajności
Brak
Stopień ochrony
IP21 (IEC34)

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-30
-25
-20
-15
-10
-5
0
5
7
10
12.5
15
20
25
8,65
11,00
13,73
16,91
20,63
24,95
29,97
35,75
38,29
42,37
30
7,96
10,31
12,98
16,06
19,63
23,76
28,53
34,01
36,42
40,29
43,75
47,43
35
9,51
12,15
15,14
18,58
22,52
27,05
32,25
34,53
38,19
41,46
44,95
40
11,21
14,13
17,44
21,20
25,51
30,43
32,59
36,05
39,14
42,43
49,66
45
13,00
16,19
19,79
23,88
28,54
30,58
33,84
36,76
39,86
46,67
50
14,81
18,25
22,14
26,54
28,46
31,53
34,28
37,19
43,59
55
16,56
20,24
24,39
26,20
29,08
31,65
34,38
40,36
60
18,14
22,03
23,72
26,41
28,80
31,34
36,90
65
19,35
20,91
23,38
25,58
27,92
33,02

Pobór mocy [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-30
-25
-20
-15
-10
-5
0
5
7
10
12.5
15
20
25
4,71
4,75
4,77
4,79
4,82
4,86
4,92
5,02
5,07
5,17
30
5,23
5,28
5,31
5,33
5,35
5,38
5,43
5,51
5,55
5,63
5,71
5,80
35
5,88
5,92
5,94
5,95
5,97
6,01
6,07
6,10
6,16
6,23
6,31
40
6,60
6,62
6,64
6,65
6,67
6,72
6,74
6,79
6,84
6,90
7,06
45
7,39
7,41
7,42
7,43
7,46
7,48
7,51
7,55
7,60
7,73
50
8,28
8,28
8,29
8,30
8,32
8,34
8,37
8,40
8,50
55
9,26
9,26
9,26
9,27
9,28
9,30
9,32
9,40
60
10,35
10,35
10,35
10,35
10,36
10,37
10,42
65
11,56
11,56
11,55
11,55
11,56
11,59

Zakres zastosowania

Legenda

  • Przegrzanie par gazu: 10 K
  • Bieżące warunki pracy

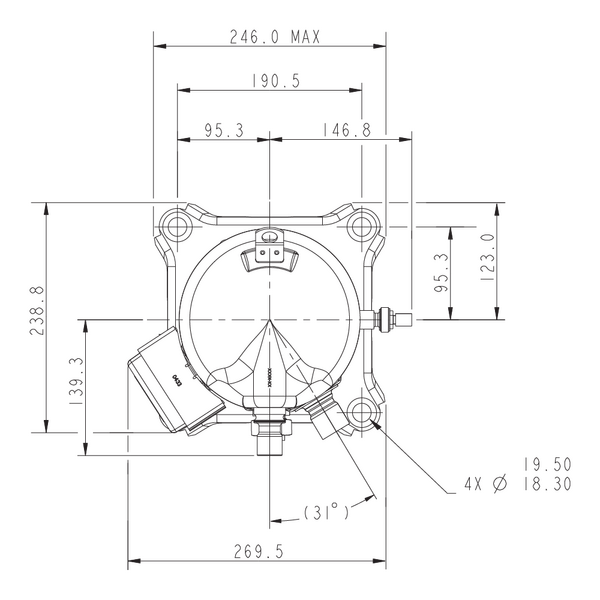

Wymiary
