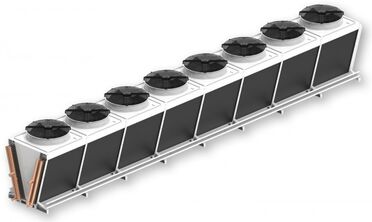

Typoszereg przemysłowych dry coolerów Thermofin z pojedynczym blokiem lamelowym typu V, do zastosowań w chłodnictwie, systemach klimatyzacyjnych oraz do schładzania cieczy w różnych procesach technologicznych. Oferta obejmuje wersje z wydmuchem pionowym w zakresie wydajności nominalnej od 50,8 do 577,8 kW. Blok lamelowy w kształcie litery V zapewnia wysoką wydajność, optymalizuje przepływ powietrza oraz wykorzystanie przestrzeni magazynowej. Dry coolery, odporne na warunki atmosferyczne i promienie UV, dostępne w różnych wersjach wykonania, umożliwiają elastyczny dobór urządzenia.

Serię TDW wyposażono w wentylatory osiowe od 2 do 9 szt, o średnicy 910 mm, z bezobsługowymi silnikami zewnętrznymi o klasie izolacji F. Silniki zabezpieczone termicznie na uzwojeniu. Zakres pracy od -30°C do 60°C. Poziom hałasu, który jest kluczowy dla instalacji zewnętrznej w określonych warunkach środowiskowych, jest szczególnie niski dzięki zastosowaniu wentylatorów najnowszej generacji z dwoma prędkościami obrotowymi. Opcjonalne wyposażenie w  wentylatory okablowane gotowe do podłączenia w skrzynce zaciskowej.

Standardowa obudowa ze stali galwanizowanej malowanej proszkowo RAL7035 stanowi trwałą, samonośną konstrukcję.

Blok lamelowy wykonany z rur miedzianych o średnicy 12 mm. Lamele aluminiowe z rozstawem: 2,0; 2,2; 2,4; 3,0 mm. Opcjonalnie: lamele wykonane z aluminium pokrytego żywicą epoksydową. Aby zapobiec utlenianiu, wymienniki są lutowane w atmosferze gazu ochronnego.

Charakterystyka dry coolerów TDW:

  • wydajność nominalna: od 50,8 do 577,8 kW
  • czynnik chłodniczy: glikol etylenowy
  • blok lamelowy:
    • lamele aluminiowe
    • rozstaw lamel: 2,0; 2,2; 2,4; 3,0 mm
    • geometria bloku: 40 x 34 mm
    • rury 12 mm miedziane
  • wentylatory osiowe:
    • od 2 do 9 szt o średnicy 910 mm
    • wydmuch powietrza: pionowy

Akcesoria dry coolerów TDW:

  • amortyzatory drgań
  • specjalne malowanie
  • system natryskowy
  • uchylne wentylatory
  • streamer (wydłuża zasięg wyrzutu powietrza)
  • dyfuzory

Opcje

Projekt elektryczny

  • wyłączniki serwisowe/wyłączniki ochronne silnika (okablowane pojedynczo lub parami)
  • okablowanie do skrzynki elektrycznej
  • TPD — dystrybucja mocy thermofin®
  • szafa sterownicza do integracji wszystkich komponentów elektrycznych
  • TCS — system sterowania thermofin®

Efektywność

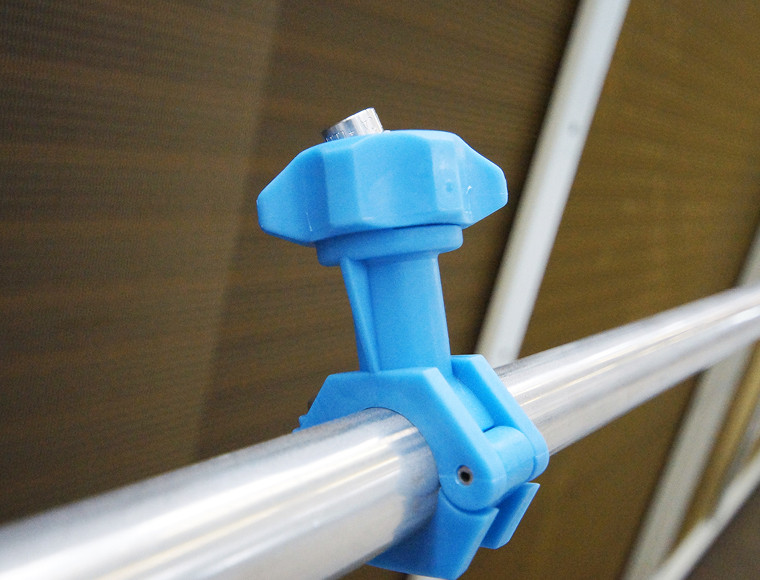

  • system natryskowy do obciążeń szczytowych w przypadku wysokich temperatur otoczenia
  • niskie zużycie wody
  • zoptymalizowane zużycie energii
  • ochrona przed zamarzaniem dzięki w pełni zautomatyzowanemu systemowi odpływu
  • sterowanie za pomocą sterownika TCS (maks. 4 strefy natryskowe)

System nakładek kartonowych

  • aktywacja systemu nawilżania w przypadku wyższych wymagań wydajnościowych
  • równomierne nawilżenie całej powierzchni długości rury rozprowadzającej wodę
  • brak wydzielania aerozolu
  • montaż bezpośredni po bokach wlotu powietrza
  • łatwa wymiana nakładek dzięki modułowej konstrukcji

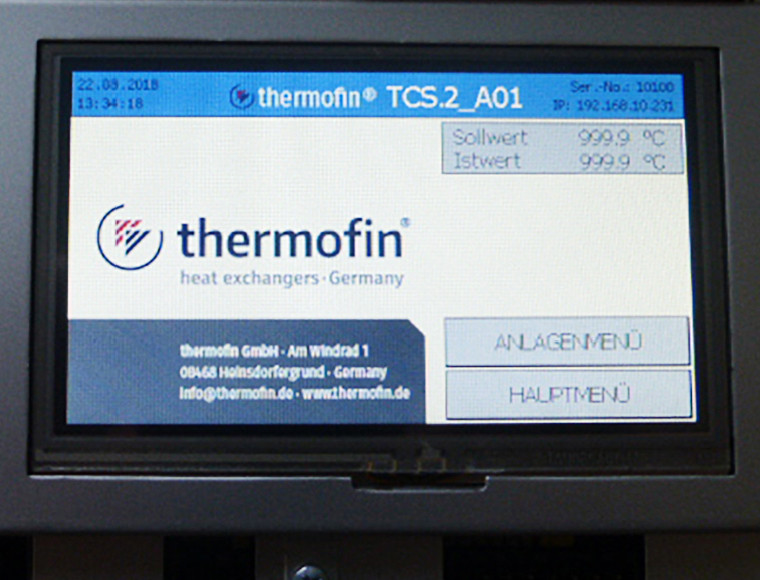

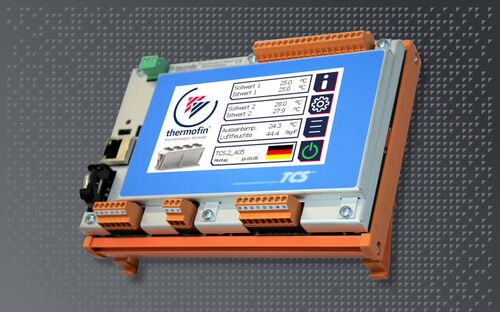

System sterowania thermofin 2. generacji TCS

TCS (system sterowania thermofin®) to inteligentny sterownik przeznaczony do nowoczesnych napędów silników wentylatorów. Służy do monitorowania, sterowania i gromadzenia danych o parownikach, chłodnicach powietrza, dry coolerach i skraplaczach. Charakteryzuje się bardzo kompaktową konstrukcją i wieloma przydatnymi funkcjami programu, zapewniając optymalne warunki pracy. Maksymalną wydajność osiągana jest dzięki szybkiej reakcji na zmieniające się warunki otoczenia.

Nowa wersja (2. generacja) została zaktualizowana zarówno wizualnie, jak i technicznie. Ważnymi innowacjami są np.: nowy kolorowy wyświetlacz dotykowy 4,3”, nowoczesne interfejsy komunikacyjne, takie jak Modbus TCP, Bacnet IP i Profinet IRT, interfejs Ethernet, TAM (termofin® adiabatic management – moduł funkcyjny dla paneli), złącze do wyświetlania w sieci oraz rozszerzony protokół błędów.

Źródło zdjęć: www.thermofin.de
