Zawór odcinający GBC 18s

Zawór odcinający GBC 18s

Producent:
Danfoss
Typoszereg: GBC
  • Typ przyłącza wlotowego:
    Mufa (mm), Mufa (cal)
  • Średnica przyłącza wlotowego:
    3/4", 18 mm
  • Maksymalne ciśnienie robocze [bar]:
    45
  • Zawór serwisowy:
    Brak, Zawór Schradera
  • Prędkość przepływu [m/s]:
    0,57
  • Spadek ciśnienia [bar]:
    0,00
Zapytaj o produkt

Dane

Dane techniczne

Typ przyłącza *
Mufa (mm), Mufa (cal)
Średnica przyłącza *
3/4", 18 mm
Waga netto
[kg]
0,37
Waga brutto
[kg]
0,43

Inne

Zawór serwisowy
Brak, Zawór Schradera
Maksymalne ciśnienie robocze
[bar]
45
Zakres temperatur
[°C]
-40 — 150
Materiał korpusu
Mosiądz
Materiał przyłącza
Miedź
Kody produktów
009L7024, 009L7054, 009L7035, 009L7065

     * Zależy od wariantu produktu.

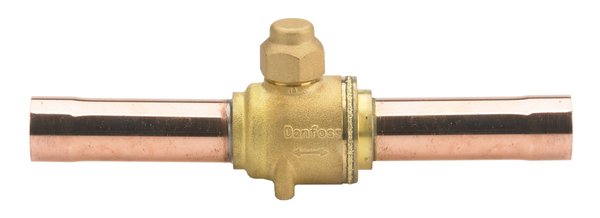

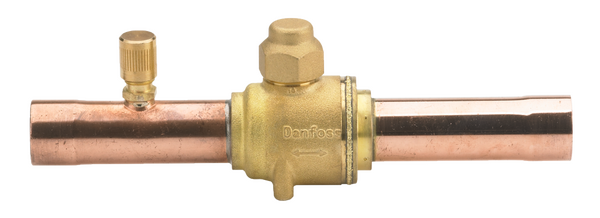

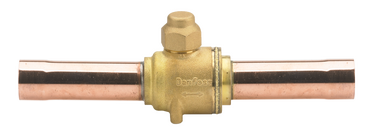

Galeria zdjęć

Wymiary

Rozmiar gwintu montażu panelowego
M4 x 0,7
Wymiar H1
[mm]
19
Wymiar L1
[mm]
14
Wymiar L4
[mm]
30
Wymiar D
[mm]
19

Wymiary zaworów z przyłączami mufa-mufa

Wymiar H
[mm]
58
Wymiar L
[mm]
185
Wymiar L2
[mm]
99
Wymiar L3
[mm]
96
Wymiar L5
[mm]
37
Wymiar d
[mm]
1,5

Pliki do pobrania

Arkusz informacyjny Zawór kulowy odcinający typ GBC
Folder, [9.7 MB]
Danfoss
04-2021
EN
Instrukcja instalacji Zawór kulowy odcinający Typ GBC 6s do GBC 79s
Instrukcja obsługi, [655.8 KB]
Danfoss
05-2018
EN
Instrukcja instalacji Zawór kulowy odcinający do R744 GBC
Instrukcja obsługi, [715.3 KB]
Danfoss
03-2018
EN
Instrukcja instalacji Zawór kulowy odcinający, 49 bar do czynników chłodniczych A2L Typ GBC E
Instrukcja obsługi, [608.0 KB]
Danfoss
04-2020
EN
Deklaracja producenta
Deklaracja, [669.6 KB]
Danfoss
04-2022
EN
Katalog Skrócony przewodnik doboru komponentów chłodniczych i klimatyzacyjnych
Katalog, [12.0 MB]
Danfoss
07-2021
EN
Katalog główny Danfoss
Katalog, [95.1 MB]
Danfoss
02-2019
EN
Arkusz informacyjny Zawór kulowy odcinający typ GBC
Folder, EN, Danfoss, 04-2021, [9.7 MB]
Instrukcja instalacji Zawór kulowy odcinający Typ GBC 6s do GBC 79s
Instrukcja obsługi, EN, Danfoss, 05-2018, [655.8 KB]
Instrukcja instalacji Zawór kulowy odcinający do R744 GBC
Instrukcja obsługi, EN, Danfoss, 03-2018, [715.3 KB]
Instrukcja instalacji Zawór kulowy odcinający, 49 bar do czynników chłodniczych A2L Typ GBC E
Instrukcja obsługi, EN, Danfoss, 04-2020, [608.0 KB]
Deklaracja producenta
Deklaracja, EN, Danfoss, 04-2022, [669.6 KB]
Katalog Skrócony przewodnik doboru komponentów chłodniczych i klimatyzacyjnych
Katalog, EN, Danfoss, 07-2021, [12.0 MB]
Katalog główny Danfoss
Katalog, EN, Danfoss, 02-2019, [95.1 MB]
