Sprężarka tłokowa NUY80NGb

Sprężarka tłokowa NUY80NGb

Producent:
Cubigel Compressors
Typoszereg: U
  • Wydajność chłodnicza [W]:
    635
  • Pojemność cylindra [cm³]:
    8,1
  • Czynnik chłodniczy:
    R290
  • Zastosowanie:
    LMBP
  • Zasilanie:
    230V/1~/50Hz
Zapytaj o produkt

Dane

Dane techniczne

Nominalna wydajność chłodnicza (CECOMAF)
[W]
303
Nominalna wydajność chłodnicza (ASHRAE)
[kcal/h]
349
Wydajność wolumetryczna
[m³/h]
1,46
Pojemność cylindra
[cm³]
8,1
Średnica cylindra
[mm]
24,3
Skok cylindra
[mm]
17,5
Ilość oleju
[l]
0,20
Typ oleju
ISO VG 46 ESTER
Waga netto
[kg]
9,95

Dane elektryczne i zakresy

Zasilanie
220-240/230V 50/60Hz ~1
Maksymalny prąd ciągły
[A]
3,0
Prąd przy zablokowanym wirniku
[A]
12,6
Rezystancja uzwojenia silnika
[Ω]
8,37
Rezystancja uzwojenia pomocniczego
[Ω]
13,10
Typ silnika elektrycznego
CSR
Typ momentu rozruchowego
HST
Maksymalna temperatura otoczenia
[°C]
43

Wymiary

Średnica rury ssawnej / serwisowej (1)
[mm]
6,2
Średnica rury tłocznej (3)
[mm]
4,9
Średnica rury serwisowej / ssawnej (2)
[mm]
6,2

Inne

Dopuszczone czynniki chłodnicze
R290
Element rozprężny
Rurka kapilarna, Zawór rozprężny
Chłodzenie sprężarki
Wentylatorowe
Zastosowanie
LMBP

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-40
-35
-30
-25
-20
-15
-10
-5
0
40
170
224
291
370
463
568
687
820
966
45
154
202
263
336
422
522
635
762
903
50
138
180
235
302
382
475
582
703
839
55
158
207
268
342
429
530
645
775
60
179
234
302
383
478
587
711

Pobór mocy [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-40
-35
-30
-25
-20
-15
-10
-5
0
40
183
201
219
237
255
273
291
308
326
45
181
202
223
244
265
285
306
326
346
50
180
203
227
251
274
297
321
344
367
55
205
231
257
284
310
336
362
387
60
235
264
293
322
351
379
408

Zakres zastosowania

Legenda

  • Bieżące warunki pracy

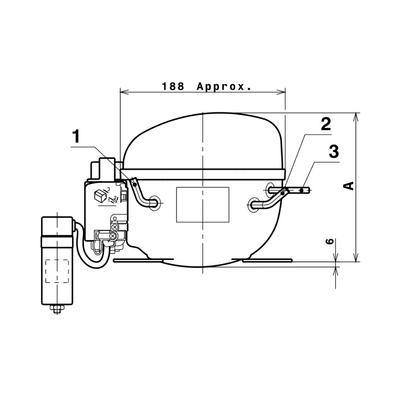

Wymiary

Wymiar A
[mm]
180
