Sprężarka tłokowa NUT55CAc

Sprężarka tłokowa NUT55CAc

Producent:
Cubigel Compressors
Typoszereg: U
  • Wydajność chłodnicza [W]:
    425
  • Pojemność cylindra [cm³]:
    5,5
  • Czynnik chłodniczy:
    R290
  • Zastosowanie:
    LBP
  • Zasilanie:
    230V/1~/50Hz
Zapytaj o produkt

Dane

Dane techniczne

Nominalna wydajność chłodnicza (CECOMAF)
[W]
196
Nominalna wydajność chłodnicza (ASHRAE)
[kcal/h]
227
Wydajność wolumetryczna
[m³/h]
0,990
Pojemność cylindra
[cm³]
5,5
Średnica cylindra
[mm]
22,0
Skok cylindra
[mm]
14,5
Ilość oleju
[l]
0,20
Typ oleju
ISO VG 10 ESTER
Waga netto
[kg]
9,10

Dane elektryczne i zakresy

Zasilanie
220-240V 50Hz ~1
Maksymalny prąd ciągły
[A]
1,4
Prąd przy zablokowanym wirniku
[A]
6,0
Rezystancja uzwojenia silnika
[Ω]
16,70
Rezystancja uzwojenia pomocniczego
[Ω]
17,40
Typ silnika elektrycznego
RSIR
Typ momentu rozruchowego
LST
Maksymalna temperatura otoczenia
[°C]
43

Wymiary

Średnica rury ssawnej / serwisowej (1)
[mm]
6,2
Średnica rury tłocznej (3)
[mm]
4,9
Średnica rury serwisowej / ssawnej (2)
[mm]
6,2

Inne

Dopuszczone czynniki chłodnicze
R290
Element rozprężny
Rurka kapilarna
Chłodzenie sprężarki
Statyczne
Aprobaty
VDE
Zastosowanie
LBP

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-40
-35
-30
-25
-20
-15
-10
40
110
147
192
246
309
380
462
45
97
130
172
221
280
348
425
50
86
115
152
197
252
316
389
55
99
132
173
224
283
352
60
112
150
196
251
316

Pobór mocy [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-40
-35
-30
-25
-20
-15
-10
40
104
117
130
144
159
176
192
45
103
118
133
149
166
184
202
50
103
119
136
154
172
192
212
55
120
139
158
178
200
222
60
142
163
185
208
231

Zakres zastosowania

Legenda

  • Bieżące warunki pracy

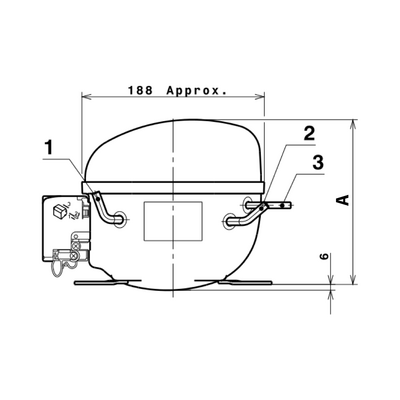

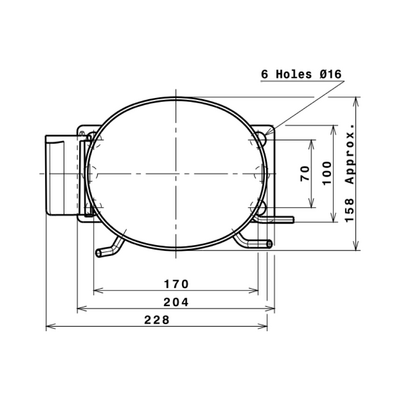

Wymiary

Wymiar A
[mm]
173,5
