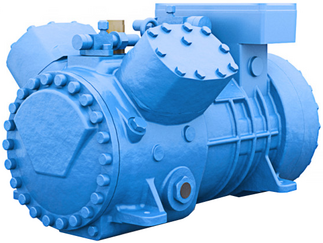

Sprężarka tłokowa Q7-15SK3

Sprężarka tłokowa Q7-15SK3

Producent:
Frascold
Typoszereg: SK
  • Wydajność chłodnicza [kW]:
  • Wydajność wolumetryczna [m³/h]:
    15,0
  • Czynnik chłodniczy:
    R744 (CO₂)
  • Regulacja wydajności:
    Brak, Stopniowa (opcja), Inwerter (opcja)
  • Zasilanie:
    400V/3~/50Hz
Zapytaj o produkt

Dane

Dane techniczne

Wydajność wolumetryczna
[m³/h]
15,0
Liczba cylindrów
4
Ilość oleju
[l]
1,60
Typ oleju
POE85 CO2
Rodzaj smarowania
Rozbryzgowe
Waga netto
[kg]
79

Dane elektryczne

Zasilanie
400V/3~/50Hz
Maksymalny prąd pracy
[A]
21,3
Prąd przy zablokowanym wirniku
[A]
87,3
Maksymalna częstotliwość silnika
[Hz]
70
Minimalna częstotliwość silnika
[Hz]
30
Moc znamionowa silnika przy 50 Hz
[kW]
5,22
Moc znamionowa silnika przy 50 Hz
[HP]
7,00
Połączenie silnika
DOL

Wymiary

Średnica zaworu ssawnego (SV)
[cal]
1 1/8
Średnica zaworu ssawnego (SV)
[mm]
28,6
Średnica zaworu tłocznego (DV)
[cal]
3/4
Średnica zaworu tłocznego (DV)
[mm]
19,0
Długość
[mm]
502
Wysokość
[mm]
324
Szerokość
[mm]
353

Inne

Dopuszczone czynniki chłodnicze
R744 (CO₂)
Regulacja wydajności
Brak, Stopniowa (opcja), Inwerter (opcja)

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-50
-45
-40
-35
-30
-25
-20
-15
-10
20
20,03
25,02
31,03
38,12
46,37
15
22,81
28,48
35,17
42,96
51,91
10
20,34
25,64
31,93
39,25
47,67
57,26
5
17,72
22,64
28,50
35,33
43,22
52,22
62,39
0
15,05
19,59
24,99
31,33
38,67
47,06
56,58
-5
12,45
16,58
21,53
27,36
34,13
41,90
50,74
-10
13,73
18,21
23,51
29,70
36,84
45,00
-15
15,15
19,91
25,51
32,00
39,45
-20
16,67
21,66
27,49
34,22

Pobór mocy [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-50
-45
-40
-35
-30
-25
-20
-15
-10
20
11,19
11,66
11,94
11,98
11,76
15
10,20
10,51
10,61
10,45
10,00
10
8,90
9,23
9,37
9,29
8,92
8,23
5
7,73
8,08
8,27
8,24
7,96
7,38
6,46
0
6,69
7,05
7,28
7,31
7,11
6,63
5,83
-5
5,76
6,13
6,39
6,47
6,35
5,96
5,28
-10
5,30
5,58
5,72
5,66
5,37
4,80
-15
4,85
5,03
5,04
4,83
4,37
-20
4,39
4,46
4,34
3,98

Zakres zastosowania

Legenda

  • Bez dodatkowego chłodzenia
  • Bieżące warunki pracy

Warunki referencyjne - przegrzanie zasysanego gazu: 10 K, dochłodzenie: 0 K.

Wymiary

Oznaczenia

1 Przyłącze wysokiego ciśnienia 1/8" NPT
2 Przyłącze niskiego ciśnienia 1/8" NPT
3 Wlew oleju 1/4" GAS
4 Wziernik poziomu oleju 1 1/8" UNEF
5 Kieszeń grzałki karteru -
6 Przyłącze spustu oleju M8 x 22
12 Przyłącze powrotu oleju 1/8" NPT
14 Przyłącze czujnika maksymalnej temperatury tłoczenia 1/8" NPT
17 Zwór bezpieczeństwa -



DV Zawór tłoczny
SV Zawór ssawny
NP Tabliczka znamionowa

Wymiary sprężarki

Wymiar A
[mm]
502
Wymiar B
[mm]
353
Wymiar C
[mm]
324
Wymiar D
[mm]
312
Wymiar E
[mm]
246

Położenie zaworów

Wymiar F
[mm]
203
Wymiar G
[mm]
257
Wymiar H
[mm]
53
Wymiar L
[mm]
123
Wymiar M
[mm]
239
Wymiar N
[mm]
12

Produkty powiązane

Pliki do pobrania

Katalog sprężarek tłokowych CO₂ (SK, TK)
Katalog, [5.3 MB]
Frascold
02-2024
EN
Instrukcja instalacji sprężarek tłokowych SK
Dokumentacja techniczna, [2.7 MB]
Frascold
06-2019
EN
Specyfikacja oleju dla sprężarek
Dokumentacja techniczna, [265.8 KB]
Frascold
02-2025
EN
Deklaracja zgodności i włączenia sprężarek tłokowych CO₂ (SK, TK)
Deklaracja, [284.4 KB]
Frascold
EN
Certyfikat ISO: 9001
Certyfikat, [200.6 KB]
Frascold
10-2024
EN
Katalog sprężarek tłokowych CO₂ (SK, TK)
Katalog, EN, Frascold, 02-2024, [5.3 MB]
Instrukcja instalacji sprężarek tłokowych SK
Dokumentacja techniczna, EN, Frascold, 06-2019, [2.7 MB]
Specyfikacja oleju dla sprężarek
Dokumentacja techniczna, EN, Frascold, 02-2025, [265.8 KB]
Deklaracja zgodności i włączenia sprężarek tłokowych CO₂ (SK, TK)
Deklaracja, EN, Frascold, [284.4 KB]
Certyfikat ISO: 9001
Certyfikat, EN, Frascold, 10-2024, [200.6 KB]
