Sprężarka tłokowa B30G2

Sprężarka tłokowa B30G2

Producent:
Cubigel Compressors
Typoszereg: B
  • Wydajność chłodnicza [W]:
    139
  • Pojemność cylindra [cm³]:
    3,1
  • Chłodzenie sprężarki:
    Statyczne, Wentylatorowe
  • Zastosowanie:
    HBP
  • Zasilanie:
    230V/1~/50Hz
Zapytaj o produkt

Dane

Dane techniczne

Nominalna wydajność chłodnicza (CECOMAF)
[W]
229
Nominalna wydajność chłodnicza (ASHRAE)
[kcal/h]
234
Wydajność wolumetryczna
[m³/h]
0,558
Pojemność cylindra
[cm³]
3,1
Średnica cylindra
[mm]
17,2
Skok cylindra
[mm]
13,4
Ilość oleju
[l]
0,12
Typ oleju
POE 32
Waga netto
[kg]
4,80

Dane elektryczne i zakresy

Zasilanie
220-240V 50Hz ~1
Prąd przy zablokowanym wirniku
[A]
4,0
Rezystancja uzwojenia silnika
[Ω]
24,80
Rezystancja uzwojenia pomocniczego
[Ω]
14,90
Typ silnika elektrycznego
RSIR
Typ momentu rozruchowego
HST
Maksymalna temperatura otoczenia
[°C]
43

Wymiary

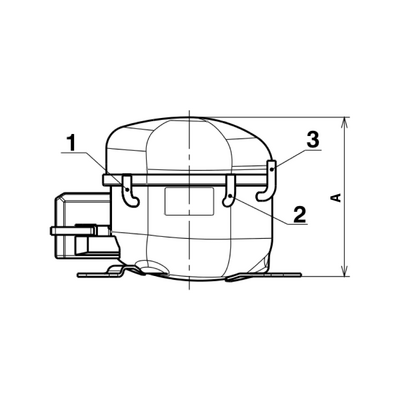

Średnica rury ssawnej (1)
[mm]
6,1
Średnica rury tłocznej (3)
[mm]
5,1
Średnica rury serwisowej (2)
[mm]
6,1

Inne

Dopuszczone czynniki chłodnicze
R134a
Element rozprężny
Rurka kapilarna, Zawór rozprężny
Chłodzenie sprężarki
Statyczne, Wentylatorowe
Aprobaty
VDE
Zastosowanie
HBP

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-15
-10
-5
0
5
10
40
113
155
199
246
295
347
45
101
139
181
224
271
319
50
88
124
162
203
246
292
55
76
109
144
181
221
264
60
93
125
160
197
237
65
78
107
138
172
209

Pobór mocy [W]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-15
-10
-5
0
5
10
40
90
95
101
107
113
120
45
92
99
106
113
120
127
50
95
103
111
118
127
135
55
97
106
115
124
133
142
60
110
120
130
140
150
65
113
124
135
146
157

Zakres zastosowania

Legenda

  • Bieżące warunki pracy

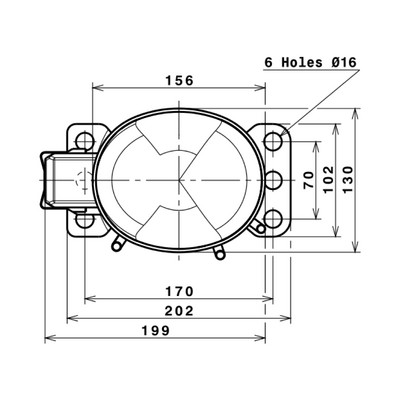

Wymiary

Wymiar A
[mm]
145
