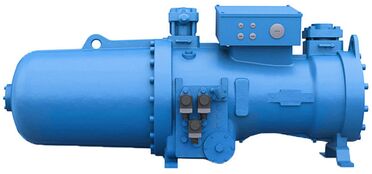

Sprężarka chłodnicza CXHP02-70-199Y

Sprężarka chłodnicza CXHP02-70-199Y

Producent:
Frascold
Typoszereg: CXHP
  • Wydajność chłodnicza [kW]:
    97,70
  • Wydajność wolumetryczna [m³/h]:
    199
  • Czynnik chłodniczy:
    R22, R134a, R404A, R407C, R450A, R507, R513A, R1234yf
  • Regulacja wydajności:
    Brak, Stopniowa (opcja), Inwerter (opcja)
  • Zasilanie:
    400V/3~/50Hz
Zapytaj o produkt

Dane

Dane techniczne

Wydajność wolumetryczna
[m³/h]
199
Typ oleju
POE170
Rodzaj smarowania
Pompa olejowa
Waga netto
[kg]
530

Dane elektryczne

Zasilanie
400V/3~/50Hz
Maksymalny prąd pracy
[A]
128,0
Prąd przy zablokowanym wirniku
[A]
298,0
Prąd przy zablokowanym wirniku, DOL
[A]
518,0
Maksymalna częstotliwość silnika
[Hz]
70
Minimalna częstotliwość silnika
[Hz]
30
Moc znamionowa silnika przy 50 Hz
[kW]
52,20
Moc znamionowa silnika przy 50 Hz
[HP]
70,00
Połączenie silnika
PWS

Wymiary

Średnica rury ssawnej (SL) ¹
[cal]
3 1/8
Średnica zaworu ssawnego (SV) ²
[cal]
3 1/8
Średnica zaworu ssawnego (SV) ²
[mm]
80,0
Średnica zaworu tłocznego (DV)
[cal]
2 1/8
Średnica zaworu tłocznego (DV)
[mm]
54,0
Długość
[mm]
1 233
Wysokość
[mm]
625
Szerokość
[mm]
576

Inne

Dopuszczone czynniki chłodnicze
R22, R134a, R404A, R407C, R450A, R507, R513A, R1234yf
Regulacja wydajności
Brak, Stopniowa (opcja), Inwerter (opcja)

1 Dotyczy wersji bez zaworu.
2 Dotyczy wersji z zaworem.

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-25
-20
-15
-10
-5
0
55
42,09
56,32
73,26
93,35
117,05
50
37,94
51,20
66,93
85,58
107,59
133,41
45
45,69
60,20
77,39
97,70
121,58
149,48
40
53,31
69,03
87,63
109,57
135,28
165,22
35
60,75
77,63
97,61
121,13
148,62
180,56
30
67,95
85,96
107,27
132,32
161,56
195,45
25
74,86
93,95
116,55
143,10
174,04
20
81,43
101,56
125,40
153,40

Pobór mocy [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-25
-20
-15
-10
-5
0
55
61,61
63,04
64,47
65,93
67,48
50
54,41
55,75
57,04
58,31
59,63
61,03
45
49,41
50,62
51,77
52,91
54,09
55,36
40
45,00
46,08
47,11
48,13
49,19
50,35
35
41,03
42,00
42,93
43,84
44,80
45,86
30
37,37
38,26
39,09
39,92
40,79
41,75
25
33,90
34,71
35,47
36,22
37,01
20
30,49
31,23
31,93
32,62

Zakres zastosowania (wersja bez ekonomizera)

Legenda

  • Bez dodatkowego chłodzenia
  • Zakres dla 75% wydajności
  • Zakres dla 50% wydajności
  • Zakres dla 25% wydajności
  • Bieżące warunki pracy

Zakres zastosowania (wersja z ekonomizerem)

Legenda

  • Bez dodatkowego chłodzenia
  • Zakres dla 75% wydajności
  • Zakres dla 50% wydajności
  • Zakres dla 25% wydajności
  • Bieżące warunki pracy

Warunki referencyjne - Przegrzanie zasysanego gazu: 10 K, dochłodzenie: 0 K.

Wymiary

Oznaczenia

1 Przyłącze wysokiego ciśnienia 1/8" NPT
2 Przyłącze niskiego ciśnienia 1/8" NPT
3 Przyłącze wysokiego ciśnienia 1/4" SAE x 1/4" SAE
4 Przyłącze niskiego ciśnienia 1/4" SAE x 1/4" SAE
6 Grzałka karteru -
7 Przyłącze regulatora poziomu oleju 3/4" NPT
14 Przyłącze wtrysku cieczy/ekonomizera 1 1/8"



V1-V3 Zawór kontroli wydajności
DV Zawór tłoczny
SV Zawór ssawny
SL Linia ssawna
NP Tabliczka znamionowa
