Sprężarka chłodnicza ZB49KCU-TFMN

Producent:
Copeland
Typoszereg: ZB
Kod produktu: ZB49KCU-TFMN
  • Wydajność chłodnicza [kW]:
    10,36
  • Wydajność wolumetryczna [m³/h]:
    21,4
  • Czynnik chłodniczy:
    R290
  • Regulacja wydajności:
    Brak
  • Zasilanie:
    400V/3~/50Hz
Zapytaj

Dane

Dane techniczne

Wydajność wolumetryczna
[m³/h]
21,4
Ilość oleju
[l]
1,89
Typ oleju
POE Hatcol 4467
Objętość przestrzeni wolnej
[dm³]
7,0
Objętość przestrzeni wolnej (ssanie)
[dm³]
6,4
Objętość przestrzeni wolnej (tłoczenie)
[dm³]
0,6
Masa netto
[kg]
42,8
Masa brutto
[kg]
44,7

Dane elektryczne i zakresy

Zasilanie
400V/3~/50Hz
Maksymalny prąd ciągły
[A]
15,9
Prąd przy zablokowanym wirniku
[A]
102,0
Rezystancja uzwojenia silnika
[Ω]
1,72
Maksymalne ciśnienie robocze ssania
[bar]
17,0
Maksymalne ciśnienie robocze tłoczenia
[bar]
28,0
Maksymalna temperatura ssania
[°C]
50,0
Minimalna temperatura ssania
[°C]
-35,0
Maksymalna temperatura tłoczenia
[°C]
150,0
Minimalna temperatura tłoczenia
[°C]
-35,0

Wymiary

Średnica rury ssawnej
[cal]
7/8
Średnica rury tłocznej
[cal]
1/2
Długość
[mm]
254
Wysokość
[mm]
442
Szerokość
[mm]
266

Inne

Dopuszczone czynniki chłodnicze
R290
Dopuszczone typy olejów
POE Hatcol 4467
Regulacja wydajności
Brak
Stopień ochrony
IP65 (IEC60529)

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-30
-25
-20
-15
-10
-5
0
5
7
10
10
6,50
7,99
9,76
11,83
14,24
15
6,23
7,70
9,43
11,45
13,80
20
5,93
7,37
9,06
11,04
13,32
15,95
25
5,62
7,03
8,67
10,59
12,80
15,34
18,26
30
5,29
6,66
8,25
10,10
12,24
14,70
17,51
20,70
22,09
35
4,94
6,27
7,81
9,59
11,65
14,01
16,71
19,78
21,12
23,26
40
4,59
5,87
7,34
9,05
11,02
13,28
15,87
18,82
20,11
22,16
45
4,22
5,45
6,86
8,48
10,36
12,52
14,99
17,81
19,04
21,00
50
5,02
6,35
7,90
9,67
11,72
14,07
16,75
17,92
19,80
55
5,84
7,29
8,96
10,89
13,11
15,65
16,76
18,54
60
6,66
8,22
10,03
12,12
14,51
15,56
17,24

Pobór mocy [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-30
-25
-20
-15
-10
-5
0
5
7
10
10
2,18
2,21
2,23
2,26
2,28
15
2,35
2,39
2,43
2,47
2,50
20
2,55
2,59
2,64
2,69
2,74
2,78
25
2,76
2,82
2,88
2,93
2,99
3,05
3,11
30
3,01
3,07
3,14
3,20
3,27
3,34
3,40
3,47
3,50
35
3,28
3,36
3,43
3,50
3,58
3,65
3,73
3,80
3,83
3,87
40
3,59
3,67
3,75
3,84
3,92
4,00
4,08
4,16
4,19
4,24
45
3,94
4,03
4,11
4,20
4,29
4,38
4,46
4,55
4,59
4,64
50
4,42
4,51
4,61
4,70
4,79
4,89
4,98
5,02
5,07
55
4,96
5,06
5,15
5,25
5,35
5,45
5,49
5,54
60
5,55
5,65
5,75
5,85
5,96
6,00
6,06

Zakres zastosowania

Legenda

  • Przegrzanie par gazu: 20 K
  • Przegrzanie par gazu: 10 K, certyfikat ASERCOM
  • Temperatura zasysanego gazu: 20°C
  • Bieżące warunki pracy

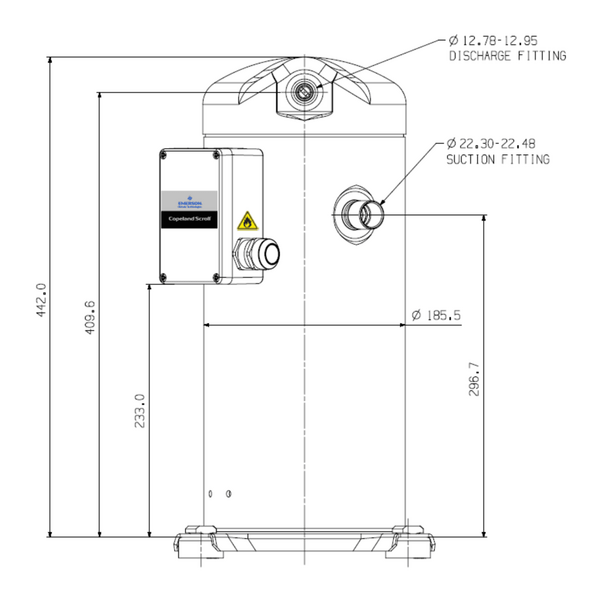

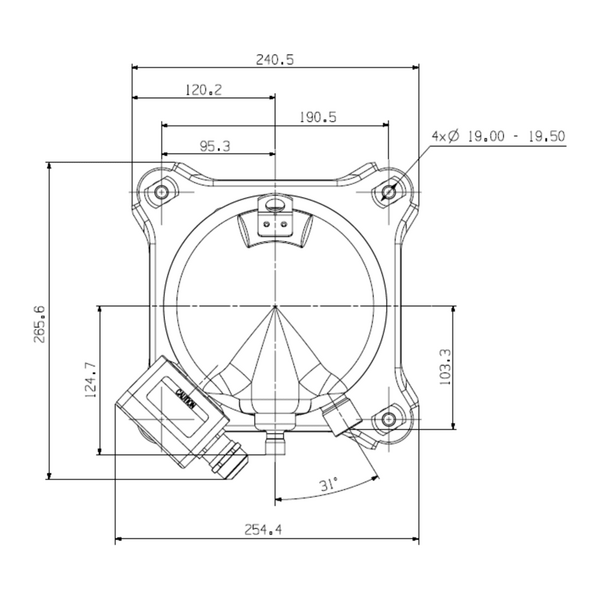

Wymiary
