Sprężarka chłodnicza SZ185-4

Sprężarka chłodnicza SZ185-4

Producent:
Danfoss
Typoszereg: SZ
  • Wydajność chłodnicza [kW]:
    23,77
  • Wydajność wolumetryczna [m³/h]:
    43,5
  • Czynnik chłodniczy:
    R134a, R404A, R407C, R513A
  • Regulacja wydajności:
    Brak
  • Zasilanie:
    400V/3~/50Hz
Zapytaj o produkt

Dane

Dane techniczne

Wydajność wolumetryczna
[m³/h]
43,5
Pojemność skokowa
[cm³]
249,90
Typ oleju
POE 160SZ
Ilość oleju
[l]
6,20
Objętość przestrzeni wolnej (ssanie)
[dm³]
31,2
Objętość przestrzeni wolnej (tłoczenie)
[dm³]
2,5
Waga netto
[kg]
102,16
Waga brutto
[kg]
117,50

Dane elektryczne

Zasilanie
400V/3~/50Hz
Maksymalny prąd pracy
[A]
35,0
Prąd przy zablokowanym wirniku
[A]
175,0
Maksymalny prąd wyzwalający
[A]
35
Prędkość obrotowa
[RPM]
2900
Rezystancja uzwojenia silnika
[Ω]
0,77

Zakresy pracy

Maksymalne ciśnienie robocze ssania
[bar]
25,0
Maksymalne ciśnienie robocze tłoczenia
[bar]
34,3
Maksymalna temperatura ssania
[°C]
54,0
Minimalna temperatura ssania
[°C]
-35,0
Maksymalna temperatura tłoczenia
[°C]
150,0
Minimalna temperatura tłoczenia
[°C]
-35,0

Wymiary

Średnica rury ssawnej ¹
[cal]
1 5/8
Średnica rury tłocznej ¹
[cal]
1 1/8
Średnica zaworu ssawnego ²
[cal]
1 3/8
Średnica zaworu tłocznego ²
[cal]
7/8
Średnica gwintu przyłącza ssawnego ²
[cal]
2 1/4
Średnica gwintu przyłącza tłocznego ²
[cal]
1 3/4
Średnica
[mm]
317
Wysokość
[mm]
678
Wyrównywanie oleju
3/8" Śrubunek SAE
Spust oleju
Śrubunek 1/4"



1 Dotyczy wersji z typem przyłącza: lutowany.
2 Dotyczy wersji z typem przyłącza: Rotolock.

Inne

Kody produktów
SZ185-4CAI, SZ185-4CAM, SZ185-4RI, SZ185-4RM
Nazwa alternatywna
SZ185S4CD, SZ185S4RD
Dopuszczone czynniki chłodnicze
R134a, R404A, R407C, R513A
Regulacja wydajności
Brak
Stopień ochrony ³
IP54
Mocowanie wziernika
Wkręcany
Aprobaty
UL, CE, UKCA

Dołączone wyposażenie

Zabezpieczenie silnika
Wewnętrzne zabezpieczenie termistorowe
Dostarczane złączki w zestawie
Adaptery do lutowania, nakrętki, uszczelki - strony ssawna i tłoczna
Dostarczane mocowanie
Zestaw montażowy zawierający tłumiki gumowe z tulejami, śrubami, nakrętkami i podkładkami

3 Z dławikiem.

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-20
-15
-10
-5
0
5
10
30
19,77
24,70
30,63
37,69
45,99
55,67
35
18,22
22,88
28,48
35,13
42,96
52,08
62,63
40
16,60
20,96
26,19
32,40
39,72
48,26
58,16
45
18,94
23,77
29,51
36,28
44,21
53,42
50
21,21
26,44
32,64
39,92
48,41
55
23,20
28,79
35,40
43,14
60
24,74
30,63
37,58
65
20,47
25,61
31,75

Pobór mocy [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-20
-15
-10
-5
0
5
10
30
9,14
9,23
9,27
9,29
9,27
9,24
35
10,10
10,19
10,25
10,28
10,28
10,25
10,21
40
11,15
11,26
11,33
11,36
11,37
11,35
11,32
45
12,44
12,52
12,56
12,57
12,56
12,52
50
13,84
13,88
13,90
13,88
13,85
55
15,36
15,38
15,36
15,32
60
17,02
17,00
16,95
65
18,86
18,83
18,77

Zakres zastosowania

Legenda

  • Przegrzanie par gazu: 11 K
  • Przegrzanie par gazu: 30 K
  • Bieżące warunki pracy

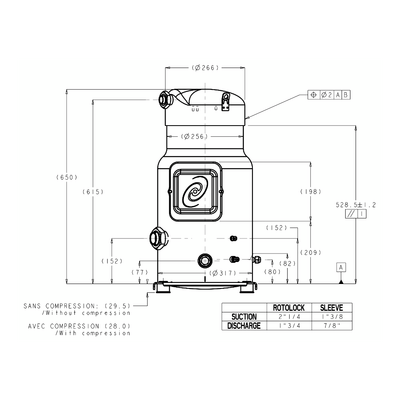

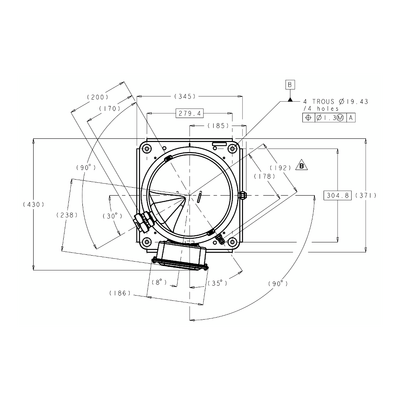

Wymiary

Produkty powiązane

Pliki do pobrania

Deklaracja zgodności sprężarek spiralnych SZ
Deklaracja, [685.5 KB]
Danfoss
03-2024
EN
Instrukcja instalacji sprężarek spiralnych SZ
Dokumentacja techniczna, [927.2 KB]
Danfoss
11-2022
EN
Dokumentacja techniczna sprężarek spiralnych SZ
Dokumentacja techniczna, [4.9 MB]
Danfoss
03-2024
EN
Dokumentacja techniczna instalacji równoległych sprężarek spiralnych SM / SY / SZ
Dokumentacja techniczna, [5.1 MB]
Danfoss
02-2024
EN
Deklaracja zgodności sprężarek spiralnych SZ
Deklaracja, EN, Danfoss, 03-2024, [685.5 KB]
Instrukcja instalacji sprężarek spiralnych SZ
Dokumentacja techniczna, EN, Danfoss, 11-2022, [927.2 KB]
Dokumentacja techniczna sprężarek spiralnych SZ
Dokumentacja techniczna, EN, Danfoss, 03-2024, [4.9 MB]
Dokumentacja techniczna instalacji równoległych sprężarek spiralnych SM / SY / SZ
Dokumentacja techniczna, EN, Danfoss, 02-2024, [5.1 MB]
