Sprężarka chłodnicza SY185-4

Sprężarka chłodnicza SY185-4

Producent:
Danfoss
Typoszereg: SY
  • Wydajność chłodnicza [kW]:
    24,01
  • Wydajność wolumetryczna [m³/h]:
    43,5
  • Czynnik chłodniczy:
    R22, R407C, R513A
  • Regulacja wydajności:
    Brak
  • Zasilanie:
    400V/3~/50Hz
Zapytaj o produkt

Dane

Dane techniczne

Wydajność wolumetryczna
[m³/h]
43,5
Pojemność skokowa
[cm³]
249,90
Typ oleju
POE 320SZ
Ilość oleju
[l]
6,20
Objętość przestrzeni wolnej (ssanie)
[dm³]
31,2
Objętość przestrzeni wolnej (tłoczenie)
[dm³]
2,5
Waga netto
[kg]
101,66
Waga brutto
[kg]
117,00

Dane elektryczne

Zasilanie
400V/3~/50Hz
Prąd przy zablokowanym wirniku
[A]
175,0
Maksymalny prąd wyzwalający
[A]
35
Prędkość obrotowa
[RPM]
2900
Rezystancja uzwojenia silnika
[Ω]
0,77

Zakresy pracy

Maksymalne ciśnienie robocze ssania
[bar]
25,0
Maksymalne ciśnienie robocze tłoczenia
[bar]
31,8
Maksymalna temperatura ssania
[°C]
61,0
Minimalna temperatura ssania
[°C]
-35,0
Maksymalna temperatura tłoczenia
[°C]
150,0
Minimalna temperatura tłoczenia
[°C]
-35,0

Wymiary

Średnica rury ssawnej ¹
[cal]
1 5/8
Średnica rury tłocznej ¹
[cal]
1 1/8
Średnica zaworu ssawnego ²
[cal]
1 3/8
Średnica zaworu tłocznego ²
[cal]
7/8
Średnica gwintu przyłącza ssawnego ²
[cal]
2 1/4
Średnica gwintu przyłącza tłocznego ²
[cal]
1 3/4
Średnica
[mm]
317
Wysokość
[mm]
678
Wyrównywanie oleju
3/8" Śrubunek SAE
Spust oleju
Śrubunek 1/4"



1 Dotyczy wersji z typem przyłącza: lutowany
2 Dotyczy wersji z typem przyłącza: Rotolock

Inne

Kody produktów
SY185-4CAI, SY185-4CAM, SY185-4RI, SY185-4RM
Nazwa alternatywna
SY185S4CC, SY185S4RC
Dopuszczone czynniki chłodnicze
R22, R407C, R513A
Regulacja wydajności
Brak
Stopień ochrony ³
IP54
Mocowanie wziernika
Wkręcany
Aprobaty
UL, CE, UKCA

Dołączone wyposażenie

Zabezpieczenie silnika ⁴
Wewnętrzne zabezpieczenie termistorowe
Dostarczane złączki w zestawie
Adaptery do lutowania, nakrętki, uszczelki - strony ssawna i tłoczna
Dostarczane mocowanie ⁵
Zestaw montażowy zawierający tłumiki gumowe z tulejami, śrubami, nakrętkami i podkładkami

3 Z dławikiem.

4 W zależności od wersji produktu.
5 Dotyczy wersji z typem przyłącza: Rotolock.

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Skraplanie

Wydajność chłodnicza [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-20
-15
-10
-5
0
5
10
15
30
17,35
22,02
27,49
33,86
41,20
49,60
59,14
69,92
35
16,57
21,12
26,40
32,51
39,53
47,55
56,65
66,91
40
15,71
20,14
25,25
31,11
37,82
45,46
54,12
63,87
45
14,76
19,08
24,01
29,64
36,04
43,31
51,53
60,79
50
17,91
22,68
28,07
34,18
41,09
48,89
57,65
55
21,24
26,40
32,22
38,78
46,15
54,44
60
24,62
30,15
36,36
43,32
51,13
65
27,96
33,83
40,38
47,72

Pobór mocy [kW]

Temperatura parowania [°C]
Temperatura skraplania [°C]

-20
-15
-10
-5
0
5
10
15
30
7,76
7,79
7,84
7,90
7,98
8,08
8,19
8,33
35
8,66
8,68
8,72
8,78
8,86
8,97
9,09
9,24
40
9,66
9,67
9,69
9,75
9,82
9,92
10,05
10,21
45
10,78
10,76
10,77
10,81
10,87
10,97
11,09
11,25
50
11,99
11,98
11,99
12,04
12,12
12,24
12,40
55
13,32
13,31
13,34
13,40
13,51
13,66
60
14,79
14,79
14,83
14,92
15,05
65
16,42
16,43
16,49
16,60

Zakres zastosowania

Legenda

  • Przegrzanie par gazu: 5 K
  • Przegrzanie par gazu: 30 K
  • Bieżące warunki pracy

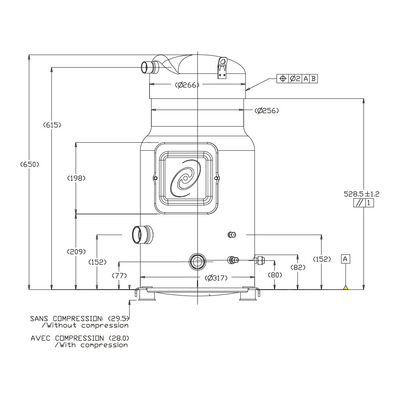

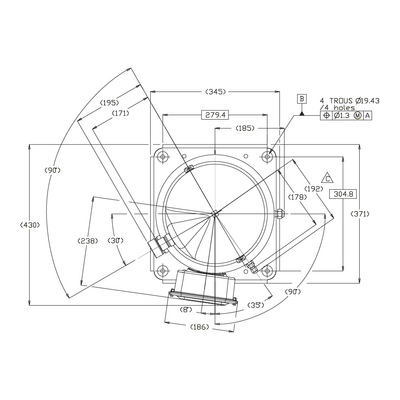

Wymiary

Produkty powiązane

Pliki do pobrania

Deklaracja zgodności sprężarek spiralnych SY
Deklaracja, [277.6 KB]
Danfoss
03-2024
EN
Instrukcja instalacji sprężarek spiralnych SY
Dokumentacja techniczna, [927.2 KB]
Danfoss
11-2022
EN
Dokumentacja techniczna sprężarek spiralnych SY
Dokumentacja techniczna, [4.9 MB]
Danfoss
03-2024
EN
Dokumentacja techniczna instalacji równoległych sprężarek spiralnych SM / SY / SZ
Dokumentacja techniczna, [5.1 MB]
Danfoss
02-2024
EN
Deklaracja zgodności sprężarek spiralnych SY
Deklaracja, EN, Danfoss, 03-2024, [277.6 KB]
Instrukcja instalacji sprężarek spiralnych SY
Dokumentacja techniczna, EN, Danfoss, 11-2022, [927.2 KB]
Dokumentacja techniczna sprężarek spiralnych SY
Dokumentacja techniczna, EN, Danfoss, 03-2024, [4.9 MB]
Dokumentacja techniczna instalacji równoległych sprężarek spiralnych SM / SY / SZ
Dokumentacja techniczna, EN, Danfoss, 02-2024, [5.1 MB]
