EGK 813SM3A02V

EGK 813SM3A02V

Producent:
ECO Modine
Typoszereg: EGK
  • Wydajność chłodnicza [kW]:
    110,5
  • Ciśnienie akustyczne [dB(A)]:
    35
  • Przepływ powietrza [m³/h]:
    32 190
  • Wentylatory [n° x ⌀mm]:
    3 x 800
Zapytaj o produkt

Dane

Dane techniczne skraplacza

Przepływ powietrza
[m³/h]
32 190
Powierzchnia zewnętrzna
[m²]
350,58
Objętość wewnętrzna
[dm³]
34,6

Dane techniczne wentylatorów

Liczba wentylatorów
3
Liczba rzędów wentylatorów
1
Liczba wentylatorów w jednym rzędzie
3
Średnica wentylatora
[mm]
800
Częstotliwość obrotu wentylatora
[RPM]
510
Moc wentylatorów
[W]
1 500
Prąd wentylatora
[A]
3,00
Zasilanie wentylatora
400V/3~/50Hz
Typ silnika wentylatora
AC
Połączenie silnika
Gwiazda
Klasa wydajności
C
Wydmuch powietrza
Pionowy

Dane akustyczne

Ciśnienie akustyczne (10m)
[dB(A)]
36,0
Poziom głośności
Średni

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Skraplanie
Ciśnienie akustyczne

Wydajność chłodnicza [kW]

Temperatura powietrza wlotowego [ºC]
Różnica temperatur [K]

15
20
25
30
32
35
40
45
50
5
44,7
44,2
43,4
42,8
42,5
42,1
41,3
40,8
40,4
10
89,4
88,4
86,8
85,6
85,0
84,1
82,7
81,5
80,7
13
116,0
115,0
113,0
111,5
110,5
109,5
107,5
106,0
105,0
15
134,0
132,5
130,0
128,5
127,5
126,0
124,0
122,5
121,0
20
179,0
177,0
173,5
171,5
170,0
168,0
165,5
163,0

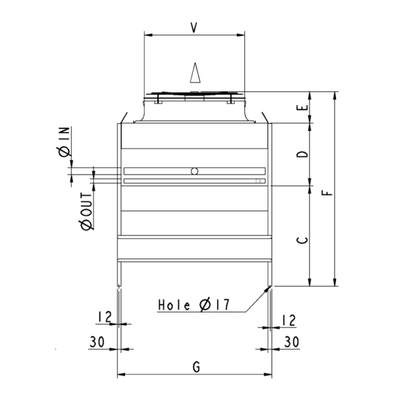

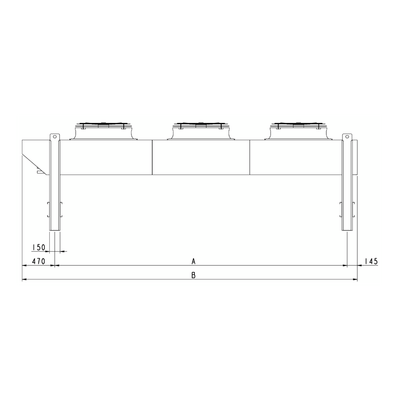

Wymiary

Długość
[mm]
4 815
Szerokość
[mm]
1 350
Wysokość
[mm]
1 580
Wymiar A
[mm]
4200
Wymiar B
[mm]
4815
Wymiar C
[mm]
800
Wymiar D
[mm]
500
Wymiar E
[mm]
280
Wymiar F
[mm]
1580
Wymiar G
[mm]
1350
