Agregat chłodniczy MC-W9-ZB114KE-TFD

Agregat chłodniczy MC-W9-ZB114KE-TFD

Producent:
Copeland
Typoszereg: Scroll
  • Wydajność chłodnicza [kW]:
    23,07
  • Wydajność wolumetryczna [m³/h]:
    43,3
  • Czynnik chłodniczy:
    R134a, R404A, R407A, R407F, R448A, R449A, R450A, R513A
  • Regulacja wydajności:
    Brak
  • Zasilanie:
    400V/3~/50Hz
Zapytaj o produkt

Dane

Dane techniczne sprężarki

Model sprężarki
ZB114KCE-TFD
Wydajność wolumetryczna
[m³/h]
43,3
Ilość oleju
[l]
3,25
Typ oleju
POE RL32-3MAF
Dopuszczone typy olejów
POE RL32-3MAF, POE MOBIL EAL Arctic 22 CC
Regulacja wydajności
Brak

Dane elektryczne sprężarki i zakresy

Zasilanie sprężarki
400V/3~/50Hz
Maksymalny prąd ciągły
[A]
33,3
Prąd przy zablokowanym wirniku
[A]
174,0

Dane skraplacza

Model skraplacza
W9
Model wentylatora
611
Liczba wentylatorów
2
Moc wentylatorów
[W]
800
Prąd wentylatora
[A]
4,10
Przepływ powietrza
[m³/h]
11 988
Ciśnienie akustyczne (10m)
[dB(A)]
55,0

Dane agregatu

Objętość zbiornika cieczy
[l]
15,8
Waga netto
[kg]
174
Waga brutto
[kg]
196,00
Obudowa
Opcjonalna
Dopuszczone czynniki chłodnicze
R134a, R404A, R407A, R407F, R448A, R449A, R450A, R513A

Wymiary

Długość
[mm]
820
Wysokość
[mm]
864
Szerokość
[mm]
1 640

Przyłącza

Średnica gwintu przyłącza ssawnego
[cal]
1 3/8
Średnica linii cieczowej
[cal]
3/4

Wydajność

Wprowadzono nieprawidłowe dane. Skoryguj je i spróbuj ponownie.
Wydajność
Parowanie
Otoczenie

Wydajność chłodnicza [kW]

Temperatura parowania [°C]
Temperatura otoczenia [°C]

-25
-20
-15
-10
-5
0
5
7
10
20
15,90
19,78
24,09
28,82
33,97
39,52
45,45
47,92
51,74
27
13,56
17,21
21,21
25,56
30,28
35,36
40,80
43,08
46,60
32
11,75
15,23
18,99
23,07
27,49
32,24
37,33
39,47
42,79
35
10,61
13,98
17,60
21,52
25,74
30,29
35,18
37,24
40,43
38
12,69
16,17
19,92
23,95
28,30
32,99
34,96
41
11,36
14,69
18,27
22,12
26,26
43
13,68
17,14
20,86
24,88
46
15,41

Pobór mocy [kW]

Temperatura parowania [°C]
Temperatura otoczenia [°C]

-25
-20
-15
-10
-5
0
5
7
10
20
9,62
10,05
10,54
11,11
11,75
12,45
13,22
13,55
14,07
27
11,21
11,58
12,04
12,59
13,21
13,91
14,68
15,01
15,54
32
12,61
12,92
13,34
13,84
14,43
15,11
15,87
16,20
16,72
35
13,57
13,84
14,22
14,69
15,25
15,91
16,65
16,98
17,49
38
14,86
15,19
15,62
16,14
16,77
17,49
17,81
41
15,99
16,25
16,63
17,11
17,70
43
17,02
17,36
17,80
18,36
46
18,54

Zakres zastosowania

Legenda

  • Przegrzanie par gazu: 10 K
  • Temperatura zasysanego gazu: 20°C, certyfikat ASERCOM

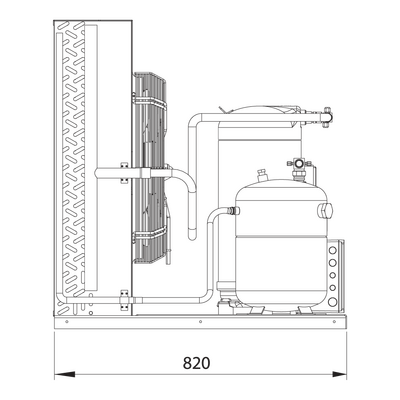

Wymiary

Pliki do pobrania

Wskazówki bezpieczeństwa do agregatów skraplających (Wielojęzyczny)
Instrukcja bezpieczeństwa, [1.4 MB]
Copeland
11-2014
Deklaracja zgodności UE
Deklaracja, [140.9 KB]
Copeland
04-2019
EN
Katalog główny Emerson Copeland
Katalog, [8.2 MB]
Copeland
01-2022
PL
Wytyczne Wielokolorowe wewnętrzne agregaty skraplające
Instrukcja obsługi, [1.5 MB]
Copeland
11-2012
EN
Przejście na czynnik chłodniczy zgodnie z rozporządzeniem w sprawie F-gazów 517/2014
Folder, [1.5 MB]
Copeland
03-2016
EN
Wytyczne dotyczące wymiany Prestcold na agregaty skraplające Copeland Scroll
Instrukcja obsługi, [401.2 KB]
Copeland
EN
Informacja techniczna Wentylatory do agregatów skraplających
Dokumentacja techniczna, [339.2 KB]
Copeland
EN
Katalog Emerson Copeland 2023
Katalog, [7.8 MB]
Copeland
01-2023
EN
Wskazówki bezpieczeństwa do agregatów skraplających (Wielojęzyczny)
Instrukcja bezpieczeństwa, , Copeland, 11-2014, [1.4 MB]
Deklaracja zgodności UE
Deklaracja, EN, Copeland, 04-2019, [140.9 KB]
Katalog główny Emerson Copeland
Katalog, PL, Copeland, 01-2022, [8.2 MB]
Wytyczne Wielokolorowe wewnętrzne agregaty skraplające
Instrukcja obsługi, EN, Copeland, 11-2012, [1.5 MB]
Przejście na czynnik chłodniczy zgodnie z rozporządzeniem w sprawie F-gazów 517/2014
Folder, EN, Copeland, 03-2016, [1.5 MB]
Wytyczne dotyczące wymiany Prestcold na agregaty skraplające Copeland Scroll
Instrukcja obsługi, EN, Copeland, [401.2 KB]
Informacja techniczna Wentylatory do agregatów skraplających
Dokumentacja techniczna, EN, Copeland, [339.2 KB]
Katalog Emerson Copeland 2023
Katalog, EN, Copeland, 01-2023, [7.8 MB]
