Inteligentny system odpowietrzania - Danfoss IPS 8

Nieskraplające się gazy, znajdujące się w instalacji chłodniczej powinny być usuwane.

Mogą one mieć poważny wpływ na warunki pracy przemysłowej instalacji chłodniczej, efektywność energetyczną i jej trwałość. Powietrze jest najbardziej powszechnym, nie skraplającym się gazem, mającym wpływ na przemysłowe instalacje chłodnicze. Powietrze dostaje się do instalacji chłodniczej podczas normalnej pracy lub wykonywania czynności serwisowych.

Automatyczne, niezależne usuwanie powietrza jest obecnie najbezpieczniejszą, najbardziej niezawodną i opłacalną metodą „odpowietrzania” na rynku.

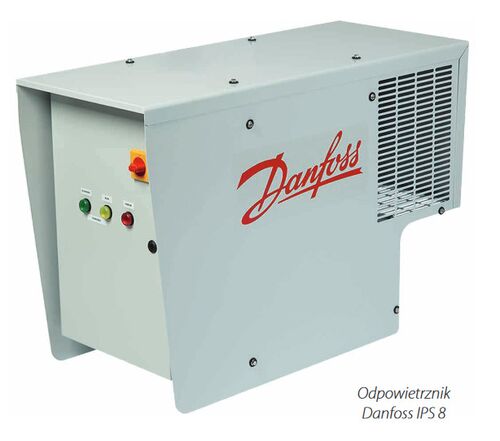

Inteligentny odpowietrznik Danfoss IPS8 poprawia wydajność i bezpieczeństwo pracy przemysłowych instalacji chłodniczych.

Maksymalizacja wydajności instalacji

• Automatyczna reakcja odpowietrzania na obecność nieskraplających się gazów w układzie chłodniczym
• Ciągły monitoring i dostosowanie się do różnicy ciśnień między czynnikiem chłodniczym w instalacji a czynnikiem chłodniczym odpowietrzania
• Redukcja kosztów i zużycia energii

Zasady pracy IPS 8

Jedyne przyłącza do i z odpowietrznika:

• Do amoniaku – kołnierzowe (16,17,18)
• Przyłącze wyrzutowe (13)

Amoniak i gazy nieskraplające się przedostają się do parownika (12) odpowietrznika IPS przez przyłącze kołnierzowe do instalacji amoniakalnej.

Amoniak jest chłodzony poniżej temperatury skraplania przez obieg R452A. Amoniak zaczyna się skraplać i grawitacyjnie wraca do instalacji. Gazy nieskroplone pozostają w parowniku.

W wyniku skraplania amoniaku powstaje naturalny obieg umożliwiający powrót (spływ) amoniaku i przedostanie się mieszaniny oraz ponowne skroplenie większej ilości amoniaku.

Nieskraplające się gazy gromadzą się w parowniku, co powoduje obniżenie ciśnienia (temperatury) parownika R452A.

Zapoznaj się z całym artykułem.

Źródło: TCh&K 8/2020
